En este hilo iré exponiendo el pinout y cómo conectar en modo normal y modo Flash el microcontrolador ESP8266.


Como nota importante, para determinar el modo de arranque de un módulo se usan los GPIO 0, 2 y 15. Aquí tenéis la definición:

Los pinouts y detalles de conexión para cada modelo de ESP están en diferentes mensajes de este mismo hilo:

• NodeMCU (y mini) - Se programa por el USB incluido, no hay necesidad de cambio de pines para usar diferentes modos. Pinout en el PCB.
• SparkFun ESP8266 Thing - Se programa por el USB incluido, no hay necesidad de cambio de pines para usar diferentes modos. Pinout en el PCB.
• ESP01
• ESP02
• ESP03
• ESP04 (idéntico al ESP03)
• ESP05
• ESP06
• ESP07 (versión 14 pines, primeras unidades, sin FCC)
• ESP07 (versión 16 pines, común)
• ESP08 (versión 14 pines, primeras unidades)
• ESP08 (versión 16 pines, nuevo)
• ESP09
• ESP10
• ESP11
• ESP12 (sin letra detrás)
• NodeMCU v2 (Amica) y v3 (LoLin)
• ESP201

Cambios:

• 17/10/2018 - Añadido el ESP201.
• 15/10/2017 - Añadidos los NodeMCU v2 y v3.
• 24/02/2017 - Añadido el ESP12.
• 01/12/2016 - Añadido el ESP11.
• 30/11/2016 - Añadido el ESP09. Añadido el ESP10.
• 16/11/2016 - Añadido el ESP07 (versión 14 pines y sin FCC). Añadido ESP08 (14 pines). Añadido ESP08 (16 pines).
• 15/11/2016 - Información de GPIOs para el arranque. Inversión del log de cambios. Añadido el ESP07.
• 13/11/2016 - Información de ESP05 y ESP06.
• 12/11/2016 - Información de ESP03 y ESP04. Añadidos pinouts y modo normal de funcionamiento.
• 10/11/2016 - Creación. Información de NodeMCU, Sparkfun Thing, ESP01 y ESP02

ESP01

El pinout del ESP01 es:

Para flashear el ESP01 hemos de conectar el GPIO0 a tierra antes de conectar tensión (o conectarlo y luego resetearlo).

Deberemos conectar RX y TX a TX y RX del USB a TTL respectivamente, VCC, GPIO2 y CH_PD a una fuente de 3.3V (no suele valer la del USB a TTL), y los GND en común:

Según la ocasión me he encontrado que es necesario desconectar el GPIO0 tras iniciar el ESP y justo antes de proceder al flasheo, como es algo muy aleatorio no sé si es debido a esa unidad o al firmware/programa.


El modo de funcionamiento normal del ESP01 es el mismo que modo flash pero sin conectar los GPIO:

ESP02

El pinout del ESP02 es:
*Nota: GPIO15 es también CH_PD en este ESP.


Para flashear el ESP02 hemos de conectar los GPIO0 y GPIO15 a tierra antes de conectar tensión (o conectarlo y luego resetearlo). Deberemos conectar RX y TX a TX y RX del USB a TTL respectivamente, VCC y GPIO2 a una fuente de 3.3V (no suele valer la del USB a TTL), y los GND en común:

Según la ocasión me he encontrado que es necesario desconectar el GPIO0 tras iniciar el ESP y justo antes de proceder al flasheo, como es algo muy aleatorio no sé si es debido a esa unidad o al firmware/programa.

*Nota: GPIO15 es también CH_PD en este ESP.



Para finalizar, el funcionamiento normal de éste ESP8266 es el mismo que el modo flash pero sin los GPIO:
*Nota: GPIO15 es también CH_PD en este ESP.

ESP03

El pinout del ESP03 es:


Para flashear el ESP03 hemos de conectar los GPIO0 y GPIO15 a tierra antes de conectar tensión (o conectarlo y luego resetearlo). Deberemos conectar RX y TX a TX y RX del USB a TTL respectivamente, VCC y CH_PD a una fuente de 3.3V (no suele valer la del USB a TTL), y los GND en común:

Según la ocasión me he encontrado que es necesario desconectar el GPIO0 tras iniciar el ESP y justo antes de proceder al flasheo, como es algo muy aleatorio no sé si es debido a esa unidad o al firmware/programa.


El modo de funcionamiento habitual es, como habitualmente, el mismo que el de programación pero sin conectar los GPIO:

ESP04

El ESP04 es exactamente igual al ESP03 excepto que no integra antena, con lo que todas sus características son iguales.

El pinout es:


Para flashear el ESP04 hemos de conectar los GPIO0 y GPIO15 a tierra antes de conectar tensión (o conectarlo y luego resetearlo). Deberemos conectar RX y TX a TX y RX del USB a TTL respectivamente, VCC y CH_PD a una fuente de 3.3V (no suele valer la del USB a TTL), y los GND en común:
Según la ocasión me he encontrado que es necesario desconectar el GPIO0 tras iniciar el ESP y justo antes de proceder al flasheo, como es algo muy aleatorio no sé si es debido a esa unidad o al firmware/programa.


El modo corriente de funcionamiento es:

ESP05

El ESP05 es diminuto y muy simple, tanto que no es posible conectarlo en modo flash.

Por ende, sólo dejo el pinout y no hay nada especial para hacerlo funcionar, ni tan siquiera el CH_PD:

ESP06

El pinout del ESP06 es:


Para flashear el ESP06 hemos de conectar los GPIO0 y GPIO15 a tierra y GPIO2 a VCC antes de conectar tensión (o conectarlo y luego resetearlo). Deberemos conectar RX y TX a TX y RX del USB a TTL respectivamente, VCC y CH_PD a una fuente de 3.3V (no suele valer la del USB a TTL), y los GND en común:

Según la ocasión me he encontrado que es necesario desconectar el GPIO0 tras iniciar el ESP y justo antes de proceder al flasheo, como es algo muy aleatorio no sé si es debido a esa unidad o al firmware/programa.


El modo de funcionamiento habitual es, el siguiente:

ESP07

El pinout del ESP07 es:


Para flashear el ESP07 hemos de conectar los GPIO0 y GPIO15 a tierra y GPIO2 a VCC antes de conectar tensión (o conectarlo y luego resetearlo). Deberemos conectar RX y TX a TX y RX del USB a TTL respectivamente, VCC y CH_PD a una fuente de 3.3V (no suele valer la del USB a TTL), y los GND en común:

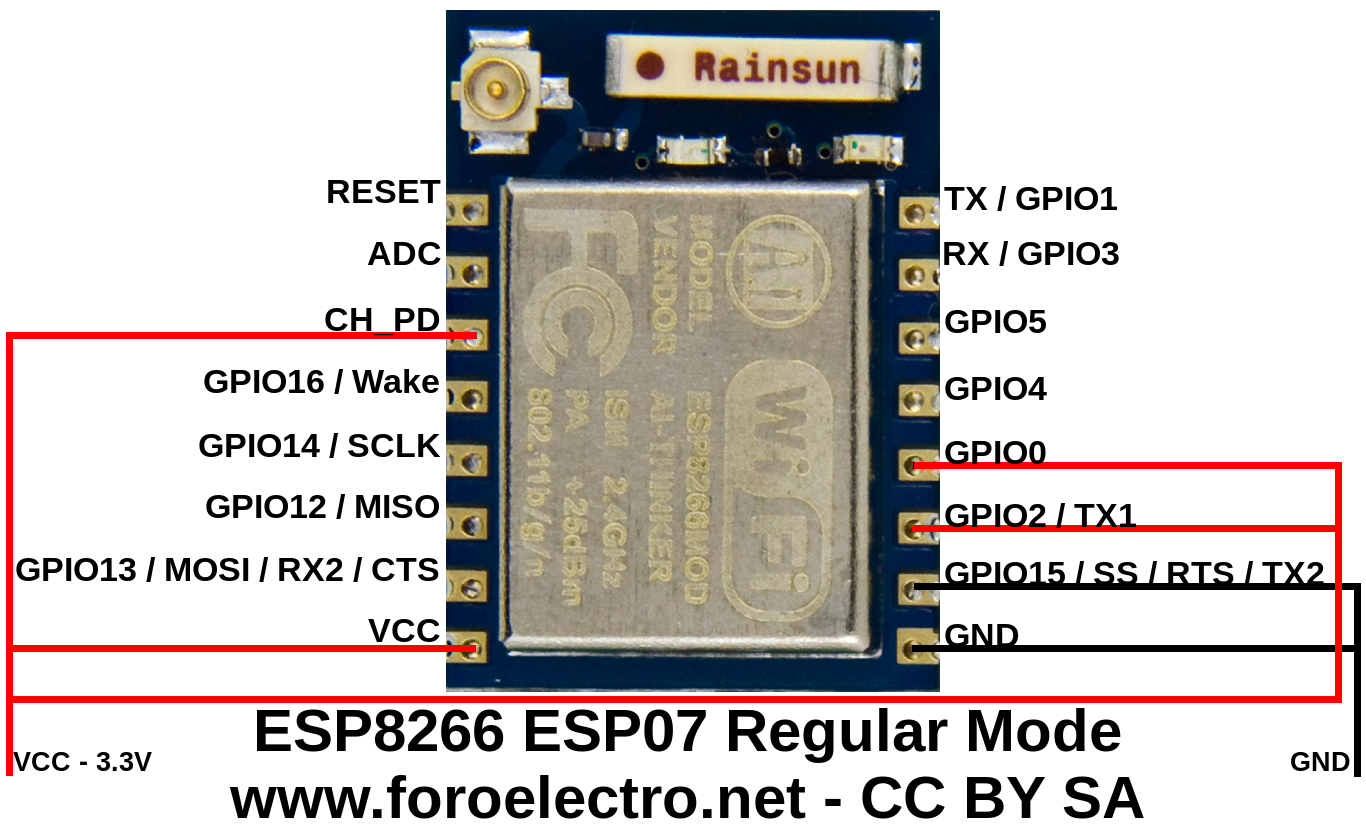

El modo de funcionamiento habitual es, el siguiente:

ESP07 (versión 14 pines, 1as unidades)

El pinout de la versión preliminar del ESP07, de 14 pines y sin sello FCC, es:


Para flashear el ESP07 hemos de conectar los GPIO0 y GPIO15 a tierra y GPIO2 a VCC antes de conectar tensión (o conectarlo y luego resetearlo). Deberemos conectar RX y TX a TX y RX del USB a TTL respectivamente, VCC y CH_PD a una fuente de 3.3V (no suele valer la del USB a TTL), y los GND en común:

El modo de funcionamiento habitual es, el siguiente:

ESP08 (versión 14 pines, 1as unidades)

El ESP08 es exactamente igual que el ESP07 pero sin antena. También tiene dos versiones, 14 y 16 pines.

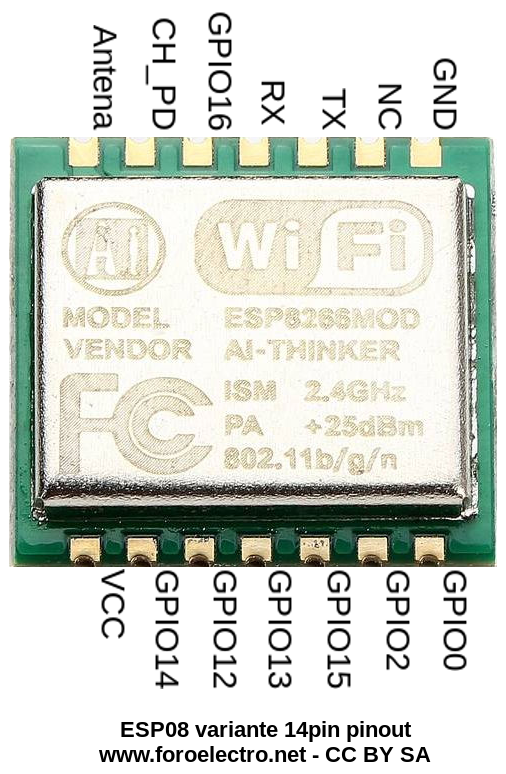

El pinout de la versión preliminar del ESP08, de 14 pines, es:


Para flashear el ESP08 hemos de conectar los GPIO0 y GPIO15 a tierra y GPIO2 a VCC antes de conectar tensión (o conectarlo y luego resetearlo). Deberemos conectar RX y TX a TX y RX del USB a TTL respectivamente, VCC y CH_PD a una fuente de 3.3V (no suele valer la del USB a TTL), y los GND en común:

El modo de funcionamiento habitual es, el siguiente:
