Ladrón de Julios - Joule Thief

[Daniel]

Se trata de un circuto basado en una bobina doble, un transistor y una resistencia que es es capaz de drenar una batería completamente para hacer funcionar un led conectado a la salida. Se trata de una especie de transformador electrónico/fuente conmutada que aprovecha la batería hasta casi los 0,5V y hace funcionar el led.

Aquí tenéis mas información e instrucciones, en inglés:

http://web.archive.org/web/201303030631 ... /joule.htm

[Naguissa]

He movido el tema a Electrónica analógica, que es donde debe ir.

Además, hoy he hecho mi 1er ladrón de julios. Aquí podéis ver lo bien que funciona con una pila AAA realmente gastada (fotos de 0,478V a 0,388V, pero seguía):

Ladrón de julios - 0,478V

Ladrón de julios - 0,408V

Ladrón de julios - 0,388V

Pasos para construir un Ladrón de Julios o Joule Thief

Materiales necesarios

• Resistencia de 1K o aproximado (podéis usar varias en serie o paralelo para conseguir un valor similar, si no tenéis una a mano)
• Un núcleo de ferrita. Muy importante. Podéis sacarlo de una fuente de alimentación grande (PC, TV, etc) estropeada.
• Aproximadamente 1 metro de hilo de cobre esmaltado o 2 trozos de aproximadamente medio metro. Podéis usar un cable normal, como los hilos de teléfono, pero entonces el núcleo de ferrita tendrá que ser mucho mas grade para poder enrollarlo.
• Transistor NPN de carácter general. Ejemplos de transistores que funcionan: 2N3904, BC547B, 2SC2500, BC337, 2N2222, 2N4401, BC549, ZTX450, ZTX650 o BC550.
• Cables para unirlo todo.

Circuito

Ladrón de julios - Esquema eléctrico

Esquema electrico Ladron de julios.png (10.48 KiB) Visto 15017 veces

Pasos:

• Enrollamos el cable en el núcleo de ferrita intentando que no se cruce. Podemos enrollarlo doblando un metro o uniendo dos trozos de medio metro. Si lo hemos enrollado en un solo cable, cortamos el extremo unido. Mirad la foto para ver cómo queda. Pelamos un trozo de cada extremo de los cables para poderlo conectar.
• Unimos un cable de cada extremo teniendo en cuenta que no sea el mismo cable.
• El extremo unido en el paso anterior irá al positivo de la pila.
• Uno de los extremos restantes irá a la resistencia y de ella a la base del transistor.
• El extremo restante será una de las salidas y, además, irá al colector del transistor.
• El emisor del transistor es la otra salida y va, además, el negativo de la pila.

Resultado

El resultado en Vout es una corriente alterna pulsante no simétrica, siendo la parte positiva superior a la negativa. Como su frecuencia es bastante elevada el parpadeo de un led no es percibible por el ojo humano. Además, podemos añadir un condensador y un puente rectificador para hacerla continua, aunque bajaremos su voltaje debido al puente.

[Daniel]

Sobre la bobina, ¿se podría hacer con otro material? Por ejemplo, un tubo metálico, una arandela, etc.

[Daniel]

Sobre la bobina, ¿se podría hacer con otro material? Por ejemplo, un tubo metálico, una arandela, etc.

Hola Daniel,

En teoría se debería poder, pero para alcanzar la inductancia equivalente deberíamos hacer un bobinado muchísimo mayor.

He hecho un par de pruebas en protoboard con un bobinado algo mayor que el de la bobina inicial y no he conseguido que funcione.

La primera prueba la he hecho con un tornillo roscado gordo:

Luego he pensado que quizá funcionase mejor un núcleo mas pequeño pero con mas vueltas:

Tampoco ha funcionado.


Desgraciadamente mi multímetro mide casi de todo, pero inductancia no (capacidad sí, ), con lo que no puedo comparar los valores.


Pero repito, seguramente necesites muchísimo mas bobinado.

[Daniel]

Acabo de montar otro de éstos, porque quería volver a poner las calabazas de Halloween y había usado el ladrón original para una tira de LEDs de Navidad en la cuál se había quemado la circuitería.

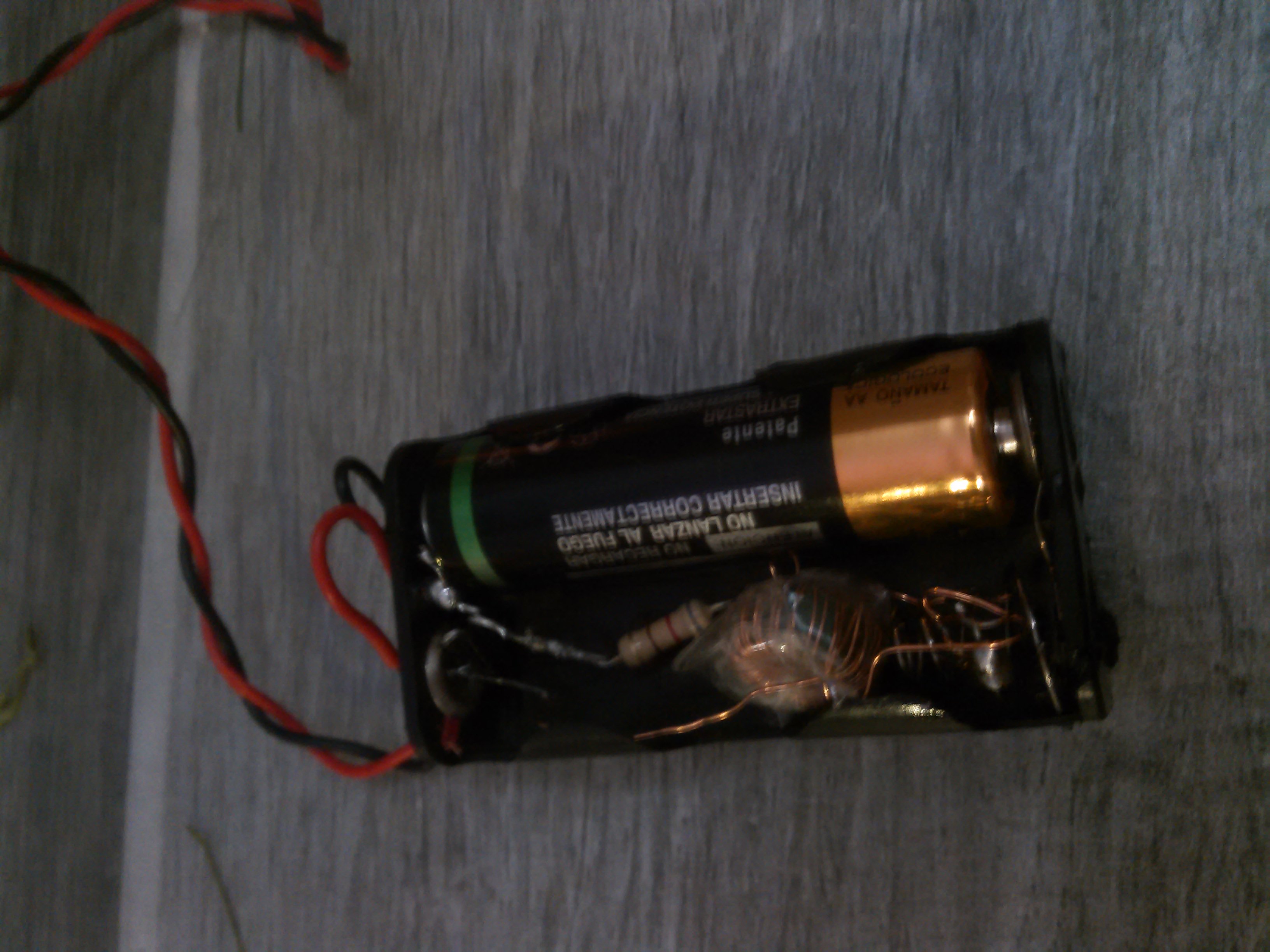

Pues bien, siguiendo los pasos me ha quedado lo siguiente:

2o ladrón de julios -- oscilador de bloqueo - 1de3

2o ladrón de julios -- oscilador de bloqueo - 2de3

2o ladrón de julios -- oscilador de bloqueo - 3de3
