Además, hemos visto el interesante ladrón de julios.
Pues he descubierto una modificación genial del ladrón de julios que nos permite incorporar, en la bobina de éste, un transformador. Ésto nos permite elevar aún más el voltaje de salida, si enrollamos en el toroide un elevado número de espiras.
Materiales:
- Nucleo de ferrita toroidal mediano.
- Resistencia de unos 570Ω.
- Algo más de 1 metro de hilo de cobre esmaltado. Recomiendo el tamaño 0.2 o similar.
- Transistor NPN de carácter general. Ejemplos de transistores que funcionan: 2N3904, BC547B, 2SC2500, BC337, 2N2222, 2N4401, BC549, ZTX450, ZTX650 o BC550.

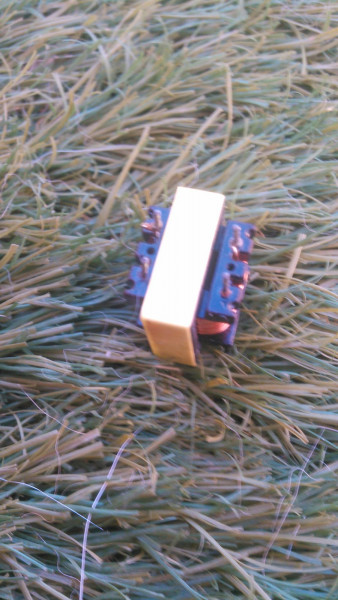

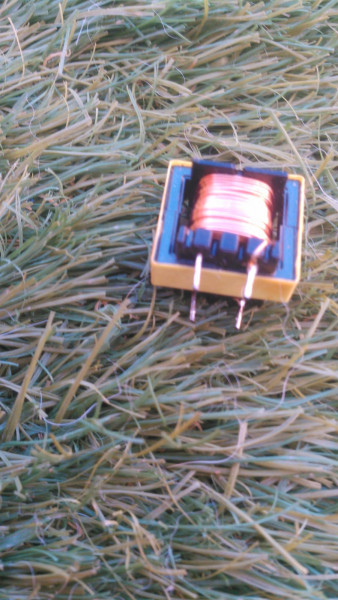

Aquí está truco de este montaje. Tenemos que bobinar unas 80 espiras en el toroide en lo que será la salida de alto voltaje.
Además, en el espacio que nos quede libre, tendremos que bobinar 10 espiras pero con una toma central. Para ello podemos bobinar 5 espiras, sacar un trozo de cable, enroscarlo de vuelta al toroide y seguir bobinando otras 5 espiras.
Montaje eléctrico:

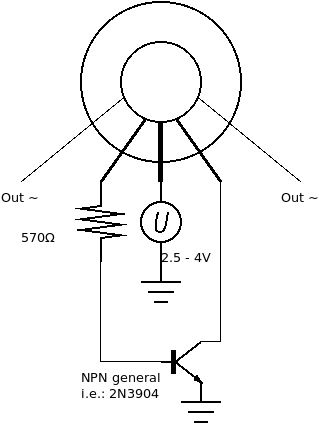

Se montan los pocos componentes siguiendo el siguiente esquema:
- oscilador elevador sencillo basado en ladron de julios - esquema electrico.png (8.27 KiB) Visto 3575 veces

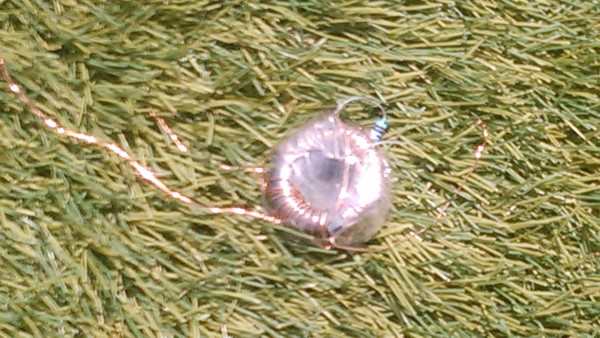

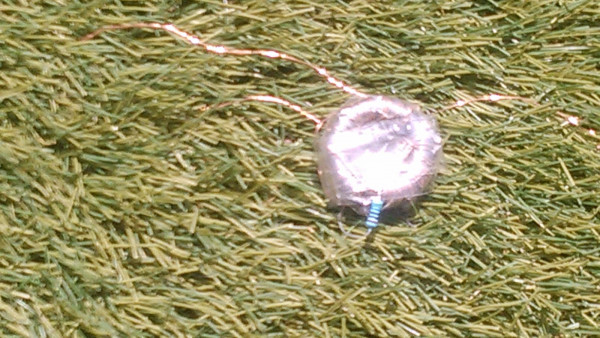

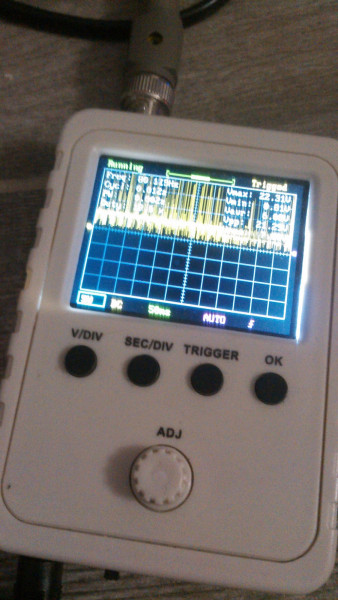

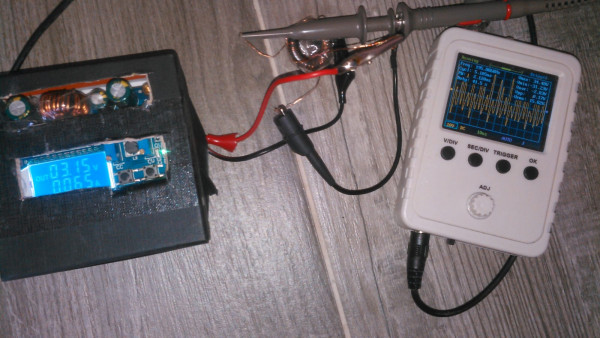

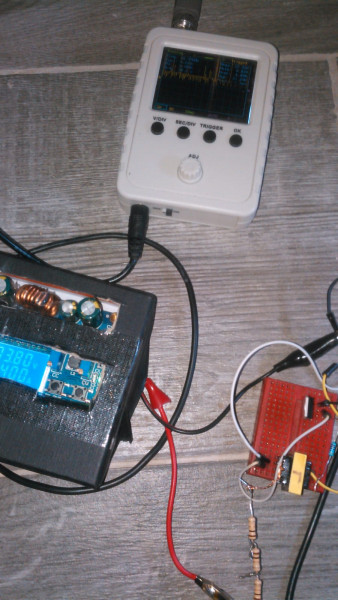

Resultado:
Fuentes:
Tenía la idea en mente pero la he confirmado aquí: https://www.instructables.com/high-voltage-joule-thief/
