Adaptador de tensión de 5V a 3.3V de emergencia

[Naguissa]

Trabajando con piezas de 5V y 3.3V me encontré con la tesitura de necesitar una línea de 3.3V y tener sólo una de 5V. Como el requisito de intensidad era superior a lo que podía obtener de alguna de las salidas de 3.3V que tenía y no tenía conversor a 3.3V tuve que improvisar una chapuza, pero que me sirvió hasta tener el conversor: dos diodos en serie:

Esquema conversor 5V a 3.3V usando dos diodos


El condensador está añadido para estabilizar la tensión.


Haciendo pruebas con los diodos que tenía a mano el mejor resultado lo obtuve con los diodos grandes y negros; los típicos 'de cristal' hacían caer demasiado el voltaje.

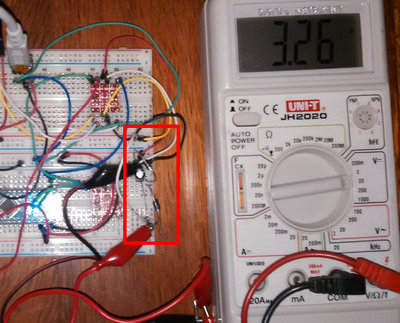

Detalle conversor 5V a 3.3V usando dos diodos

Y recordad: es una chapuza temporal y además es para sacar una línea de tensión, no es un conversor de señales.

Algo decente es un step-down como éstos, que aceptan entrada de 4,5V a 7V y salida a 3.3V.

[Polux]

Pregunta?? la corriente máxima que soportara dependerá tb de la corriente del diodo es decir no se puede añadir 2 1n4148 (Su corriente max creo que son 100 mA) por ejemplo sino de la familia 1n4001 - 1n4007 que son rectificadores y permiten corrientes incluso de mas de 1A

[Naguissa]

Pregunta?? la corriente máxima que soportara dependerá tb de la corriente del diodo es decir no se puede añadir 2 1n4148 por ejemplo sino de la familia 1n4001 - 1n4007 que son rectificadores y permiten corrientes incluso de mas de 1A

Exacto, has de revisar que el diodo soporte la intensidad que vas a requerir. Pero esto es básico en cualquier pieza.

Igualmente, al ser una chapuza 'de emergencia', pues si se quema pues... ¡que pena! Sólo va a romperse eso; tras ello se parará el circuito.

[panqueque]

Con algo tipo LM317 tb puedes hacer un apaño, aunque claro es más elaborado jeje
